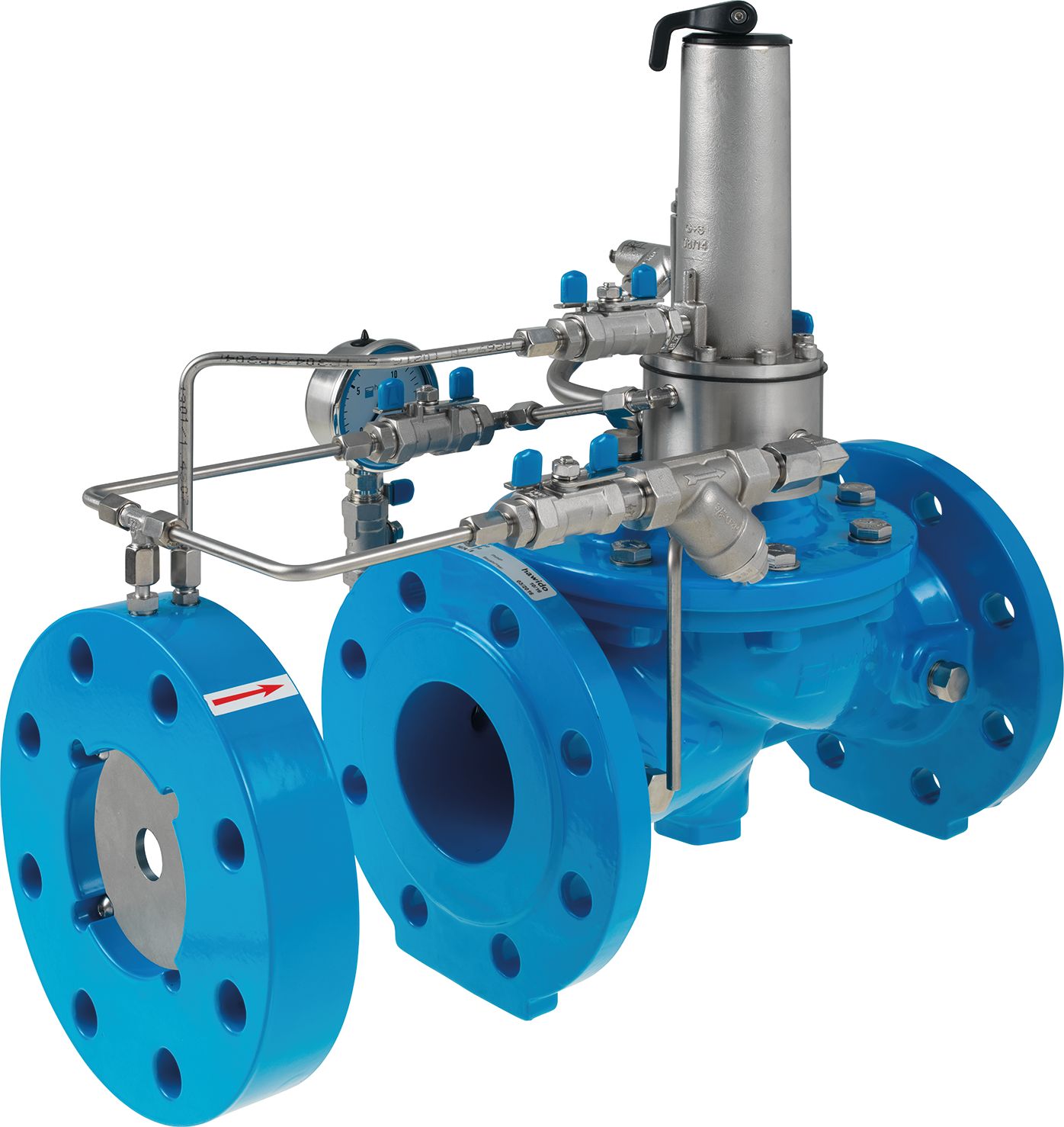

Das hydraulisch gesteuerte Rohrbruch-Sicherungsventil überwacht den Durchfluss-Volumenstrom über die Differenzdruck- Messblende (8). Bei einem Rohrbruch erhöht sich das Durchflussvolumen, die Druckdifferenz in der Differenzdruck-Messblende (8) wird größer. Das Steuerventil (5) schließt und das Hauptventil wird geschlossen. Über das Drossel-Rückschlagventil (4) ist die Schließgeschwindigkeit einstellbar.
Mindesteingangsdruck: 1 bar (Bitte berücksichtigen: Druckverlust durch Hauptventil und Blende ca. 0,5 bar)
Beruhigungsstrecken vor der Blende
(x = 5 x DN) sowie zwischen Blende und Hauptventil (y = 3 x DN) sind vorzusehen!
Für die Dimensionierung bitten wir um folgende Angaben:
- max. zulässige Durchflussmenge
- Eingangsdruck (P1-seitig)
- Ausgangsdruck (P2-seitig)
Techisches Datenblatt
